一、工程描述

本项目实现开关的原理简单得很——使用舵机，模拟人手按开关的动作即可。

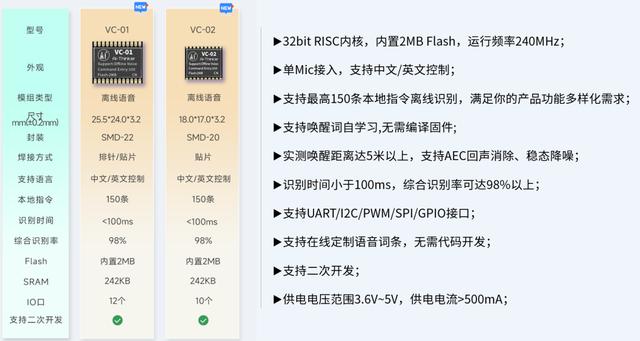

下面是安信可VC离线语音系列的选型参考，大家可以根据自己的需求选择相应的型号：

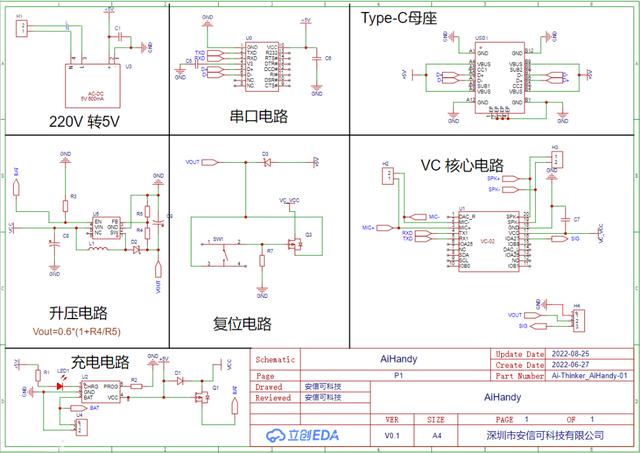

二、原理图

本项目中，设计了三种供电方式：

220V交流电供电
Type-C USB供电
电池供电

三种供电方式可以选择其中一种，这样可以减小板子面积。

项目中除了一个芯片、IC之外，电阻电容全部采用DIP-直插封装，方便各位初学者焊接。

1.VC核心电路

在设计模组的时候，已经把音频功放设计到模组内部。

只要把MIC(MIC-和MIC+)和喇叭(SPK-和SPK+)直接焊进来就可以，不需要设计复杂音频处理电路。

当然，模组需要的烧录口也是需要引出来TXD和RXD。
模组还引出了SIG信号，这是舵机的控制脚。

总的来说，语音控制舵机只需要引出一下引脚：

VCC和GND——>5V 供电接入
MIC- 和 MIC+ ——>MIC输入
SPK- 和 SPK+ ——>喇叭输出
TX1 和 RX1 ——>串口输出和固件烧录
IOA27 ——>舵机控制

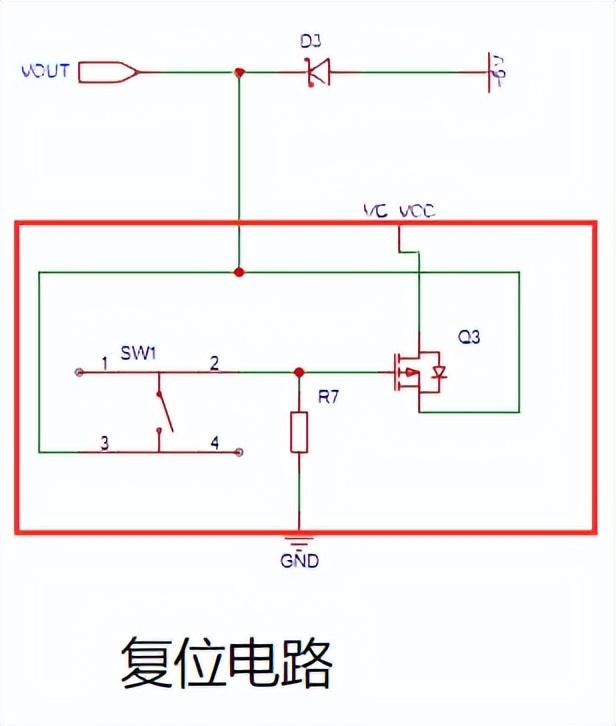

2.复位电路

下方复位电路中只要参考红框中的设计。

因为VC模组没有复位引脚，实现复位的方式只能是上下电，因此需要使用MOS管进行控制。

该电路使用的MOS（场效应）管的型号为AO3401,是PMOS（P沟道场效应管）。

该MOS管的驱动就是低电平导通，高电平截止。

所以R7的作用就让MOS 默认导通，给VC模组供电。

当SW1按键按下，MOS管截止，让VC模组掉电。

这样就能实现掉电复位。

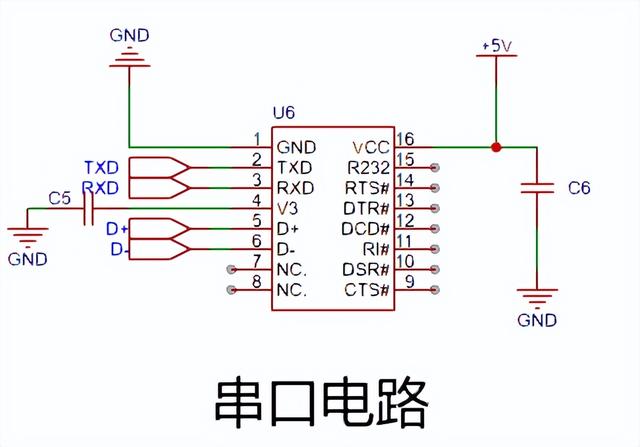

3.串口电路

串口电路即USB转TTLL 电路，使用的芯片信号为：CH340C，采用5V供电。

所以在4号引脚需要接入1uF的电容，才能正常被电脑识别。

它通常需要一个USB接口接入电脑。

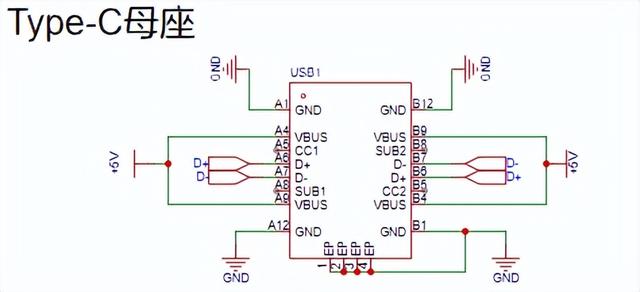

本项目采用的就是Type-C母座。

走线没有特别的要求，走通就行了。

4.220V转5V

220V交流电转直流5V，就直接采用模块的方式。

这次我们使用的模块5V-600mA输出，能保证VC以及舵机的运转。

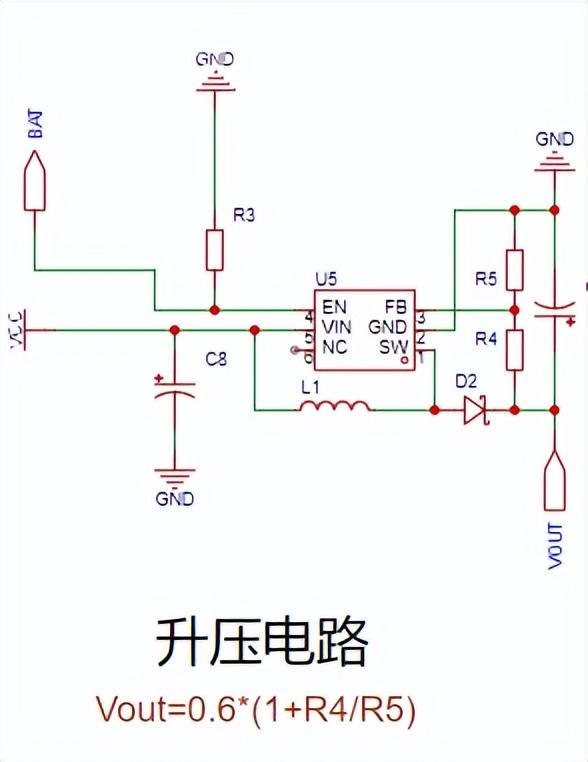

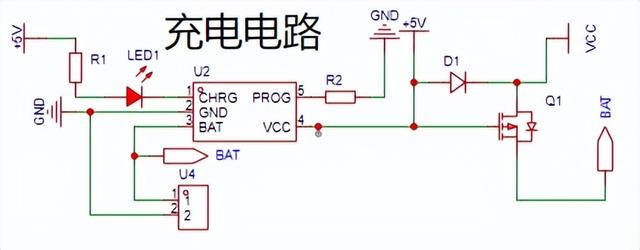

5.充电电路及升压电路

充电电路及升压电路都是为电池供电方式设计的。

充电电路使用的IC为:TP4054。

因为锂电池只有3.7V，虽然能够直接给VC供电，但是会影响识别性能，也会对舵机的工作有影响，所以需要把电压升至5V。
升压电路使用的芯片是SX1308,升压的公式如下：Vout=0.6*(1+R4/R5)

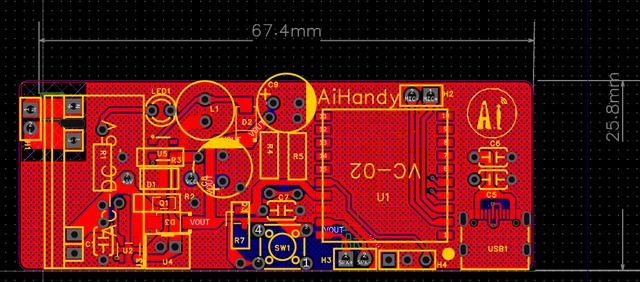

三、PCB布局

AiHandy 的面积只有67mm*25mm。

因为大部分都是DIP封装，所以在焊接的时候，采用的是叠层的方式：贴片在下面，DIP悬浮在贴片元件的上层。

四、视频教学

五、附件下载

固件源码以及所有资料来源：

https://oshwhub.com/aithinker/aihandy
