一、分析与说明

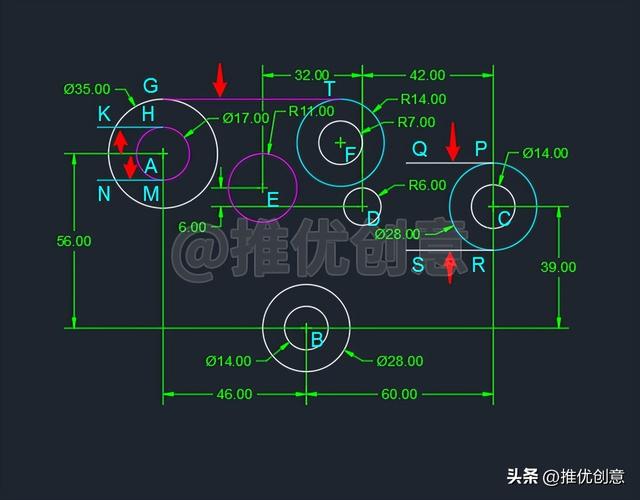

1.1、常规绘制方法是用偏移直线来定位，这次采用更简捷的“TK”追踪来定位。

1.2、先绘制出能够确定位置的对象，再通过“过渡对象”与“已确定位置对象”之间的关系，绘制出“过渡对象”。

1.3、如果已知一个圆与另外两个已经确定位置的对象相切，并且半径已经给定，那么首选“相切、相切、半径”方式绘制该圆。

1.4、如果绘制两个圆的公切圆时不知道该怎样捕捉“递延切点”，看下面这个教程，有详细讲解和实例演示。

绘制两圆的各种公切圆。

cad图纸(cad图纸版本过高怎么转成低版本)

20220426_01

二、详细绘制步骤

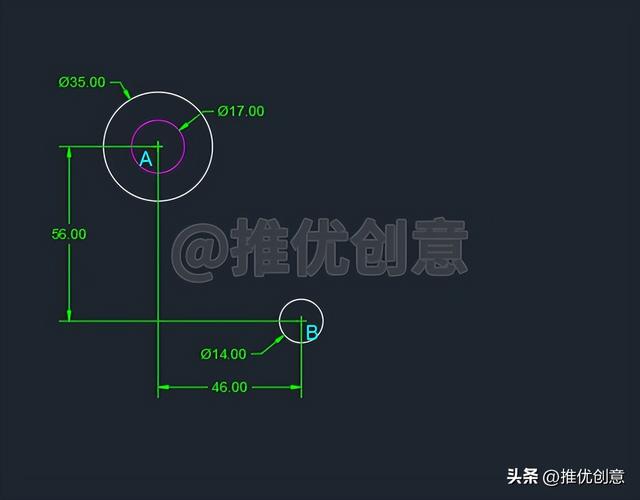

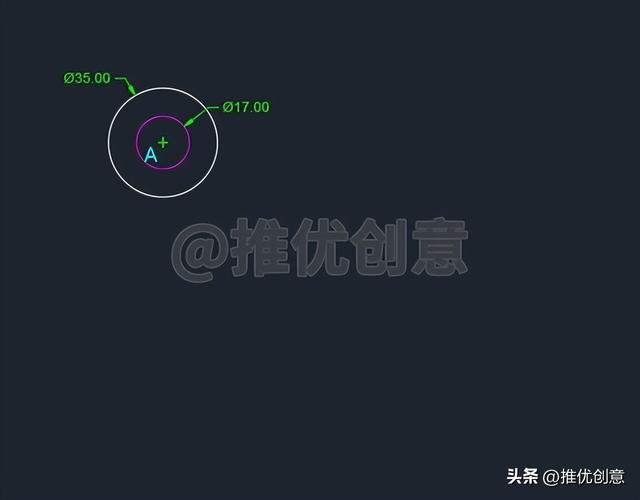

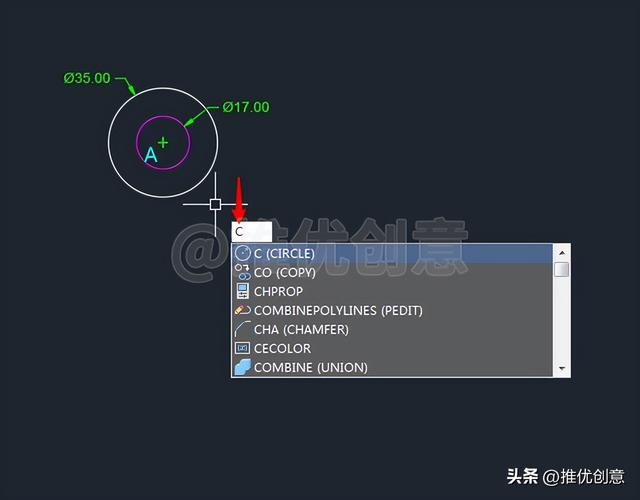

2.1、命令行输入“C”后回车，启用“圆”命令，绘制两个同心圆A，直径分别为17个单位、35个单位。

cad图纸(cad图纸版本过高怎么转成低版本)

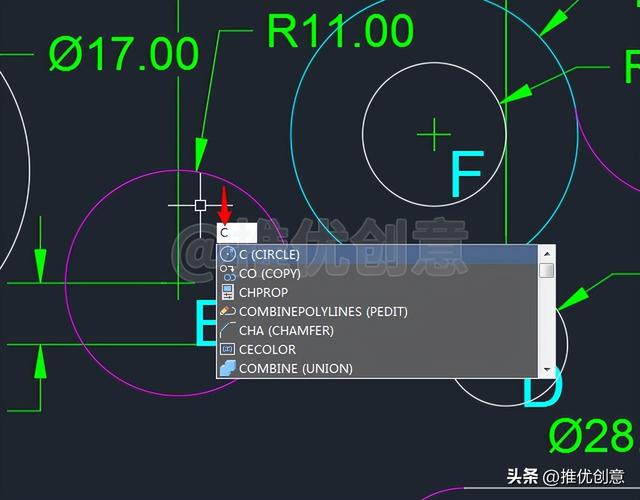

2.2、命令行输入“C”后回车，启用“圆”命令。

cad图纸(cad图纸版本过高怎么转成低版本)

2.3、输入“TK”后回车，启用“追踪”。

cad图纸(cad图纸版本过高怎么转成低版本)

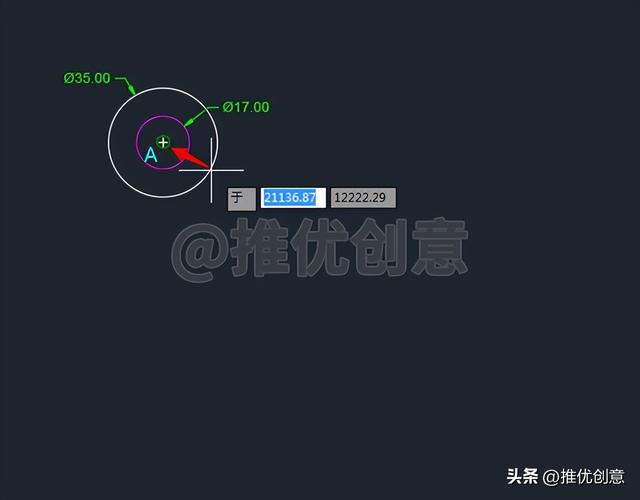

2.4、捕捉圆心A作为第一个追踪点。

cad图纸(cad图纸版本过高怎么转成低版本)

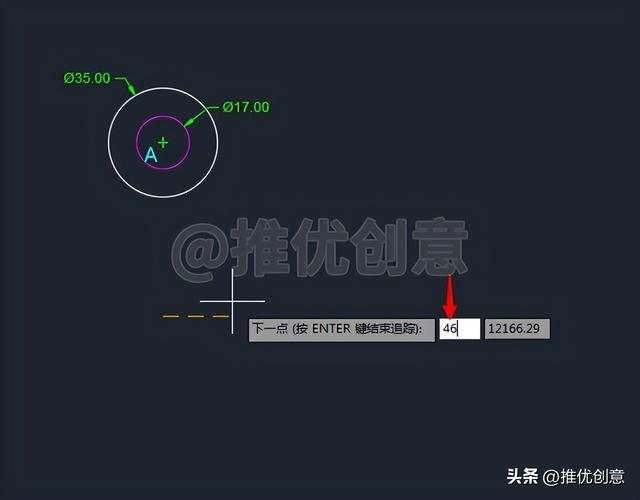

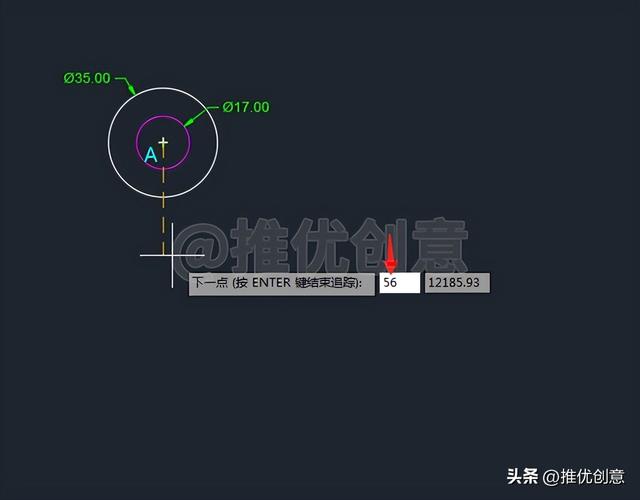

2.5、向下移动光标，输入“56”后回车，指定下一个追踪点。

cad图纸(cad图纸版本过高怎么转成低版本)

2.6、向右移动光标，输入“46”后回车，指定下一个追踪点。

cad图纸(cad图纸版本过高怎么转成低版本)

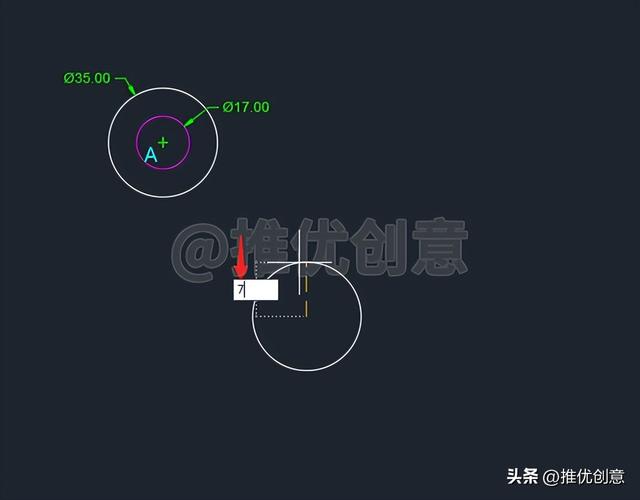

2.7、回车完成追踪的同时指定出圆心，输入圆的半径值“7”后回车。

cad图纸(cad图纸版本过高怎么转成低版本)

2.8、这样就通过追踪指定出圆心B，绘制出了一个直径为14个单位的白色圆B。

圆心B相对于圆心A的相对坐标值为“@46,-56”。

cad图纸(cad图纸版本过高怎么转成低版本)

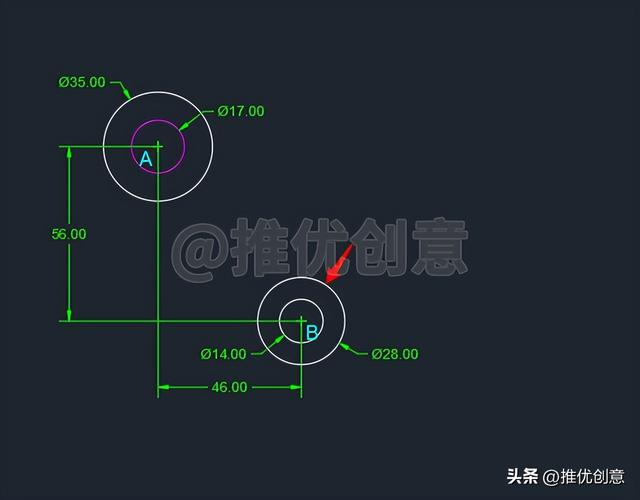

2.9、直接回车，再次启用“圆”命令，捕捉圆心B为圆心，绘制一个直径为28个单位的白色同心圆B。

cad图纸(cad图纸版本过高怎么转成低版本)

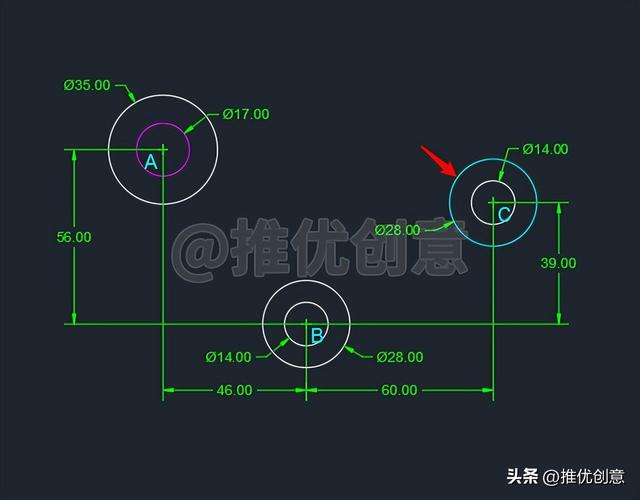

2.10、直接回车，再次启用“圆”命令，同样使用“TK”追踪方法，绘制出两个同心圆C，直径分别为14个单位、28个单位。

圆心C相对于圆心B的相对坐标值为“@60,39”。

cad图纸(cad图纸版本过高怎么转成低版本)

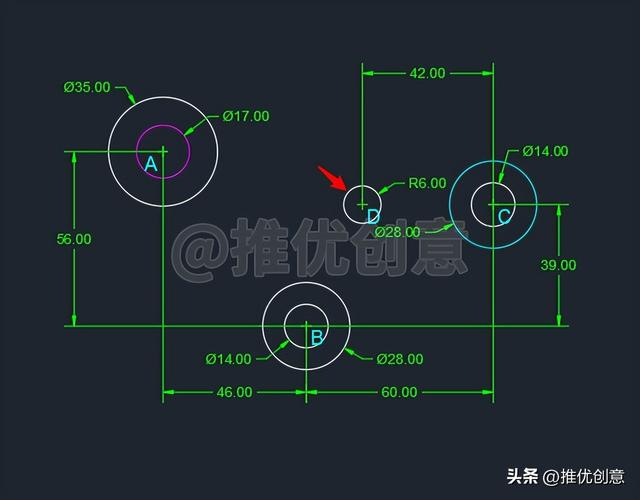

2.11、直接回车，再次启用“圆”命令，同样使用“TK”追踪方法，绘制出一个半径为6个单位的白色圆D。

圆心D相对于圆心C的相对坐标值为“@-42,0”。

cad图纸(cad图纸版本过高怎么转成低版本)

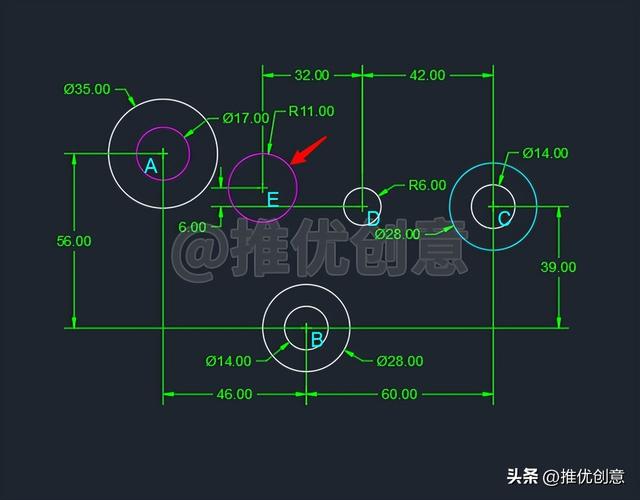

2.12、直接回车，再次启用“圆”命令，同样使用“TK”追踪方法，绘制出一个半径为11个单位的红色圆E。

圆心E相对于圆心D的相对坐标值为“@-32,6”。

cad图纸(cad图纸版本过高怎么转成低版本)

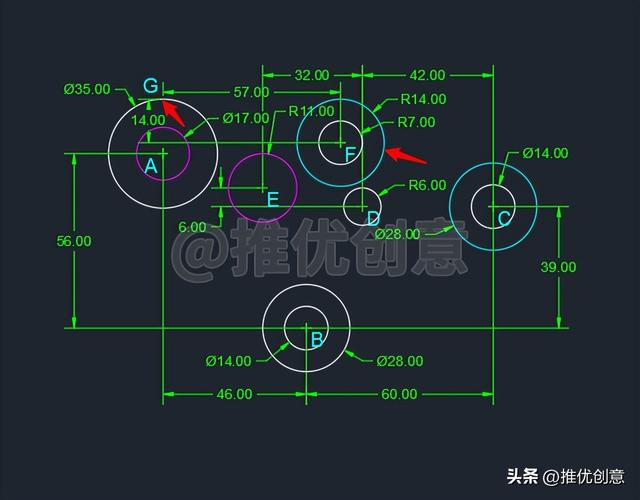

2.13、直接回车，再次启用“圆”命令，同样使用“TK”追踪方法，绘制出两个同心圆F，半径分别为7个单位、14个单位。

圆心F相对于白色外圆A的上面象限点G的相对坐标值为“@57,-14”。

cad图纸(cad图纸版本过高怎么转成低版本)

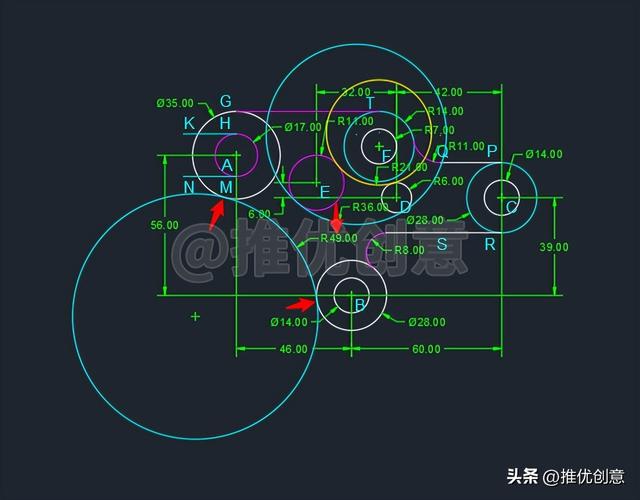

2.14、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制以下线段。

捕捉红色内圆A的上面象限点H向左绘制青色水平线段HK。

捕捉红色内圆A的下面象限点M向左绘制青色水平线段MN。

捕捉白色外圆A的上面象限点G、青色外圆F的上面象限点T绘制红色水平线段GT。

捕捉青色外圆C的上面象限点P向左绘制白色水平线段PQ。

捕捉青色外圆C的下面象限点R向左绘制白色水平线段RS。

cad图纸(cad图纸版本过高怎么转成低版本)

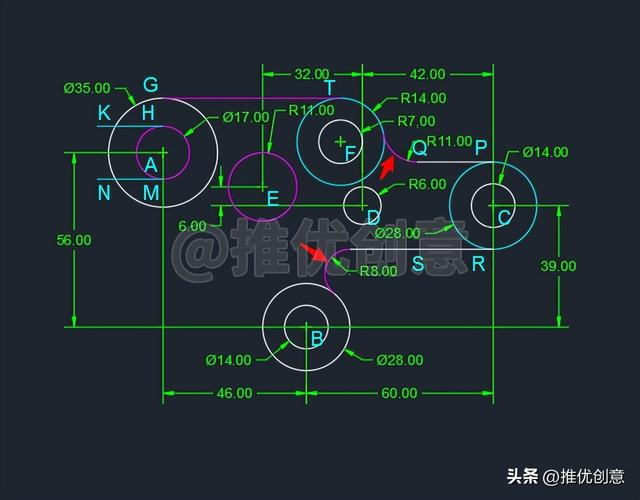

2.15、命令行输入“F”后回车，启用“圆角”命令，进行以下倒圆角操作。

对青色外圆F与白色水平线段PQ倒半径为11个单位的圆角。

对白色外圆B与白色水平线段RS倒半径为8个单位的圆角。

cad图纸(cad图纸版本过高怎么转成低版本)

2.16、命令行输入“C”后回车，启用“圆”命令。

cad图纸(cad图纸版本过高怎么转成低版本)

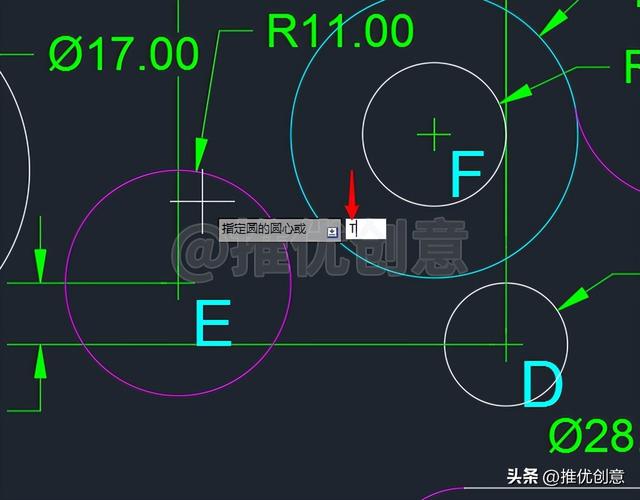

2.17、接着输入“T”后回车，选择“相切、相切、半径”方式绘制圆。

cad图纸(cad图纸版本过高怎么转成低版本)

2.18、输入“TAN”后回车，启用捕捉“切点”。

cad图纸(cad图纸版本过高怎么转成低版本)

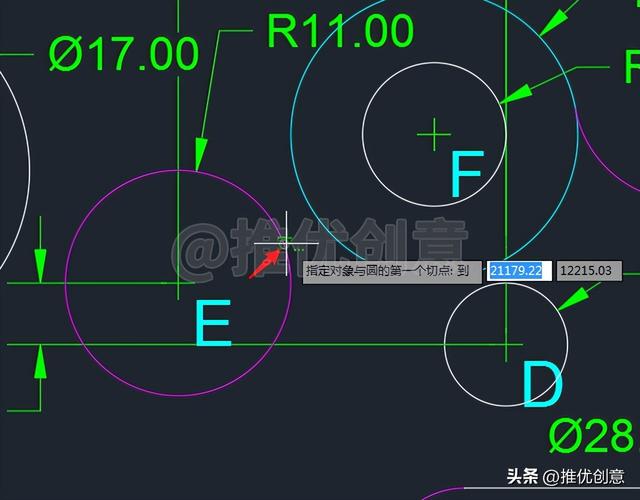

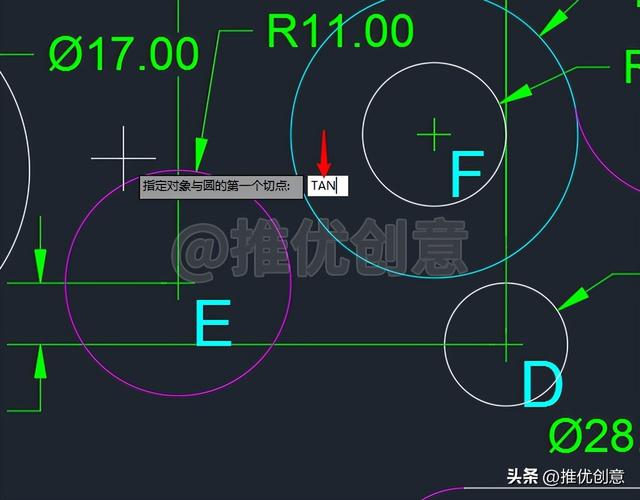

2.19、将光标移到红色圆E的右上方位置上，当出现“绿色递延切点标识”时，单击捕捉“该递延切点”作为对象与圆的第一个切点。

cad图纸(cad图纸版本过高怎么转成低版本)

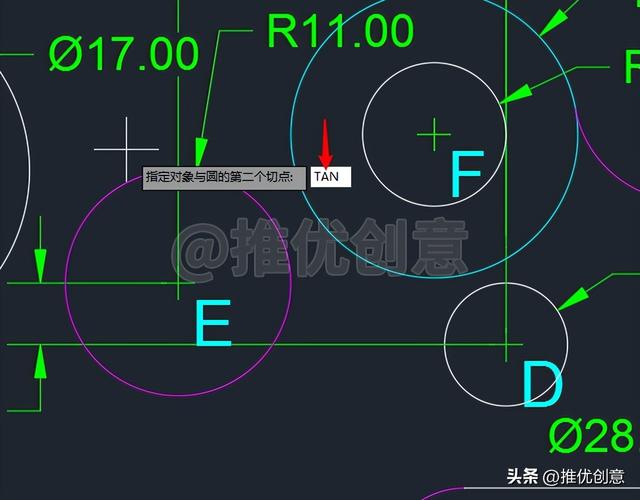

2.20、输入“TAN”后回车，启用捕捉“切点”。

cad图纸(cad图纸版本过高怎么转成低版本)

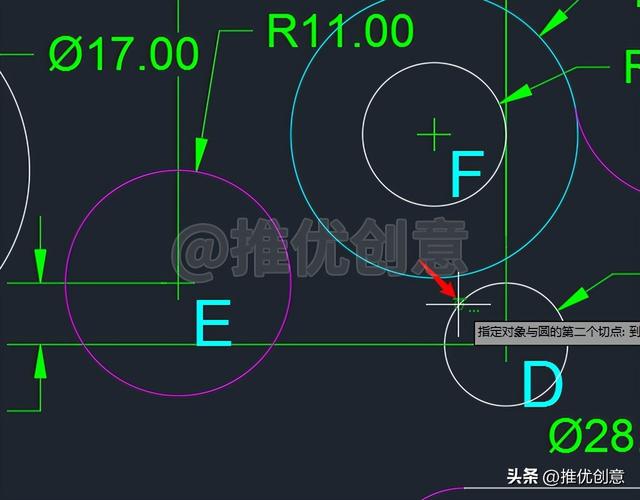

2.21、将光标移到白色圆D的左上方位置上，当出现“绿色递延切点标识”时，单击捕捉“该递延切点”作为对象与圆的第二个切点。

cad图纸(cad图纸版本过高怎么转成低版本)

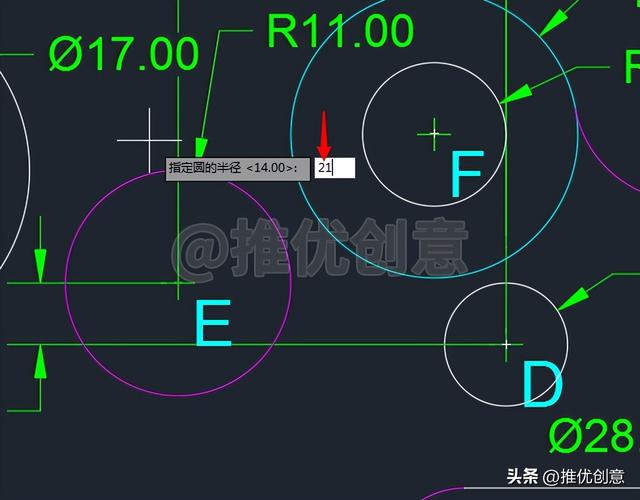

2.22、输入圆的半径值“21”后回车。

cad图纸(cad图纸版本过高怎么转成低版本)

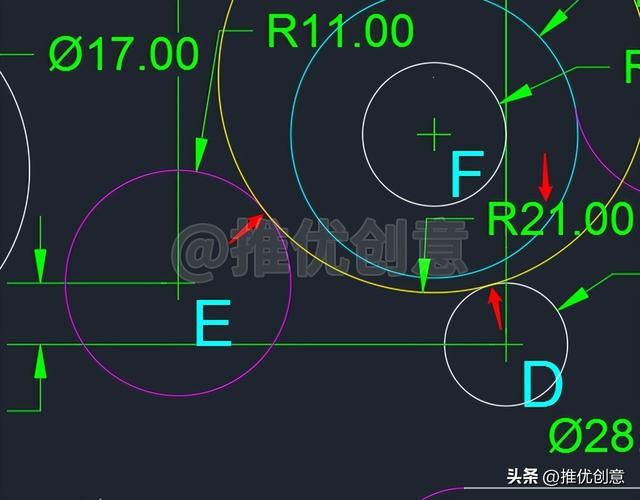

2.23、这样就通过“相切、相切、半径”方式绘制出了一个黄色圆，该圆分别与红色圆E、白色圆D相切，半径为21单位。

cad图纸(cad图纸版本过高怎么转成低版本)

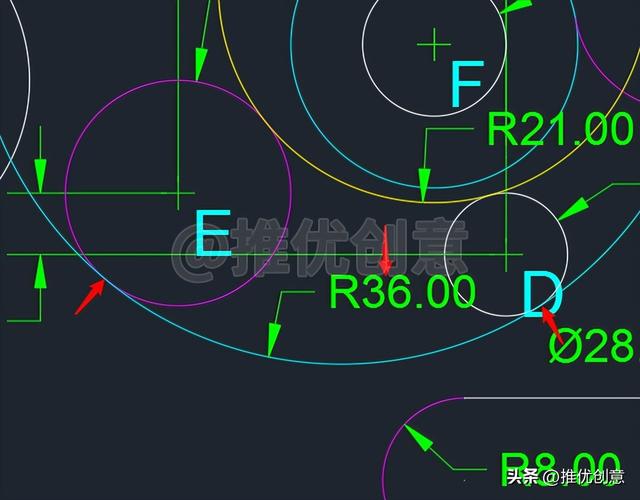

2.24、同样的方法，命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个青色圆，该圆分别与红色圆E、白色圆D相切，半径为36个单位。

cad图纸(cad图纸版本过高怎么转成低版本)

2.25、同样的方法，命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个青色圆，该圆分别与白色外圆A、白色外圆B相切，半径为49个单位。

cad图纸(cad图纸版本过高怎么转成低版本)

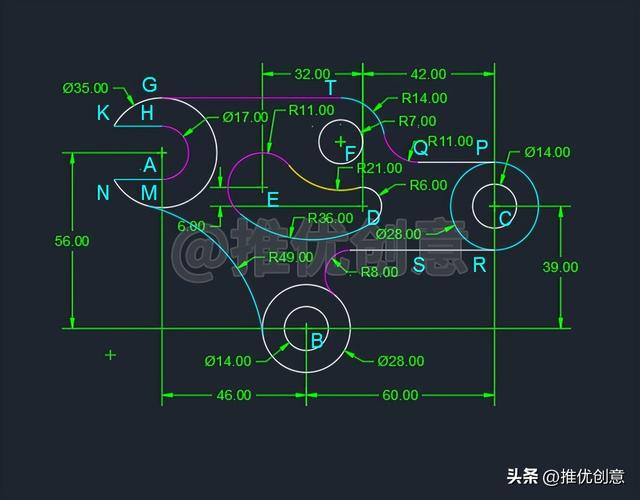

2.26、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

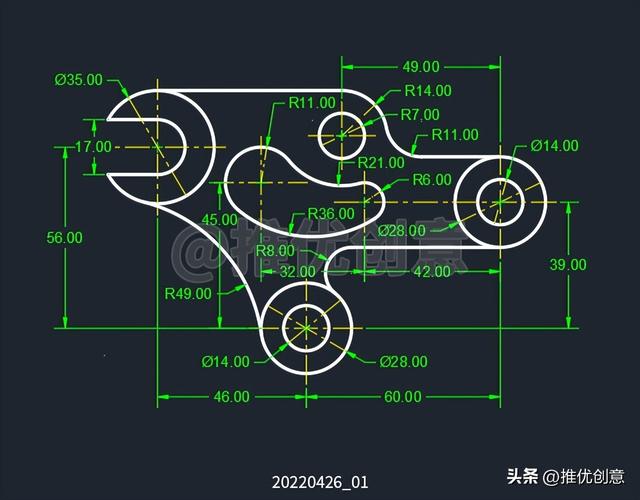

至此，整幅图绘制完毕。

cad图纸(cad图纸版本过高怎么转成低版本)

2.27、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

cad图纸(cad图纸版本过高怎么转成低版本)

20220426_01
