手里有一台TP-LINK交换机TL-3226,上不去网了，各个端口也互相ping不通，也无法进到WEB管理界面。本着解决问题先恢复出厂的原则，进不去WEB管理只能用Console口配置了。可是翻遍仓库也没找到配置线，手里正好有给别人装LED显示屏做COM口数据线时备用的9针COM接头，马上开始动手制作。

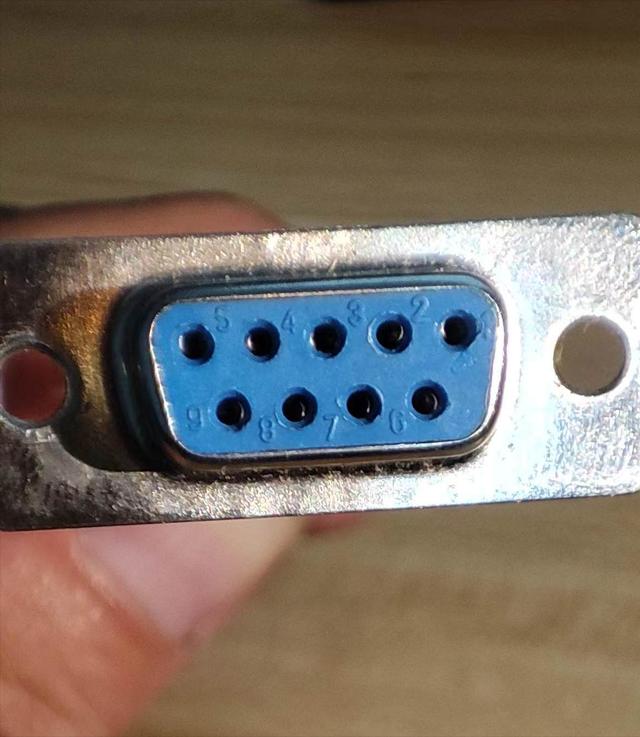

注意：带COM口的电脑上是公头，所以这里必须用母头（有洞洞的[舔屏]），有些电脑是不带COM口的，可以买条USB转COM口的线。

一、自制Console配置线

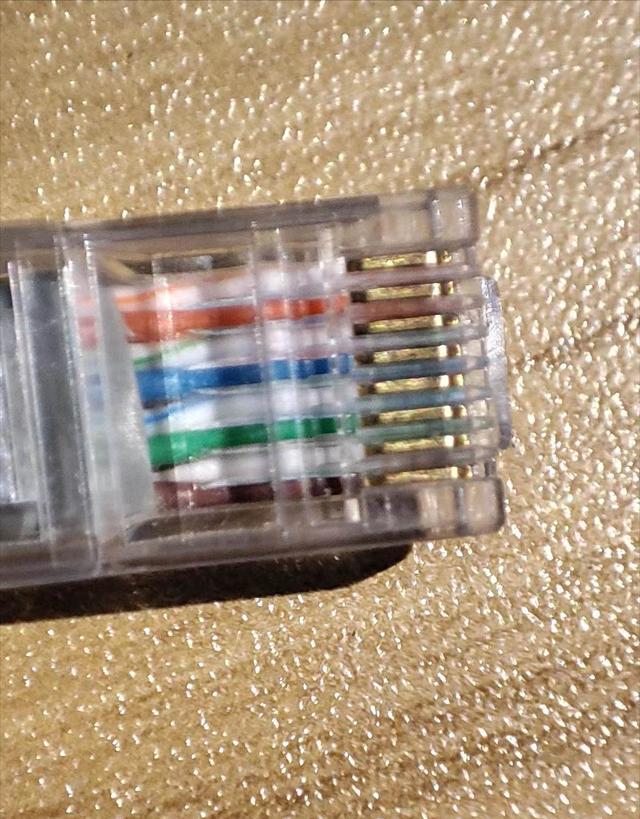

水晶头端按568B线序接线（橙白，橙，绿白，蓝，蓝白，绿，棕白，棕），串口端按下表焊接就可以了

自制Console配置线 接线线序

RJ45(568B)

信号方向

DB9

DB25

信号

1-橙白

→

8

5

CTS

2-橙

→

6

6

DSR

3-绿白

→

2

3

RXD

4-蓝

←

1

8

DCD

5-蓝白

–

5

7

GND

6-绿

←

3

2

TXD

7-棕白

←

4

20

DTR

8-棕

←

7

4

RTS

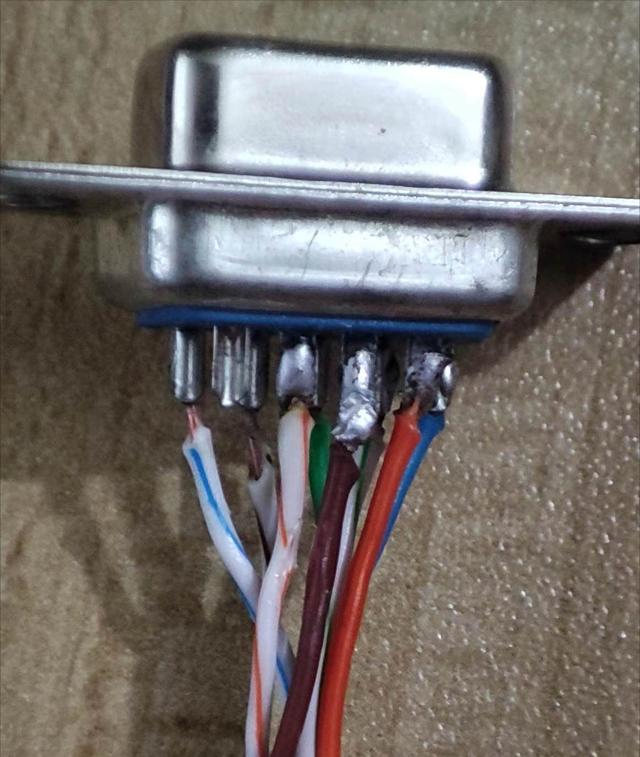

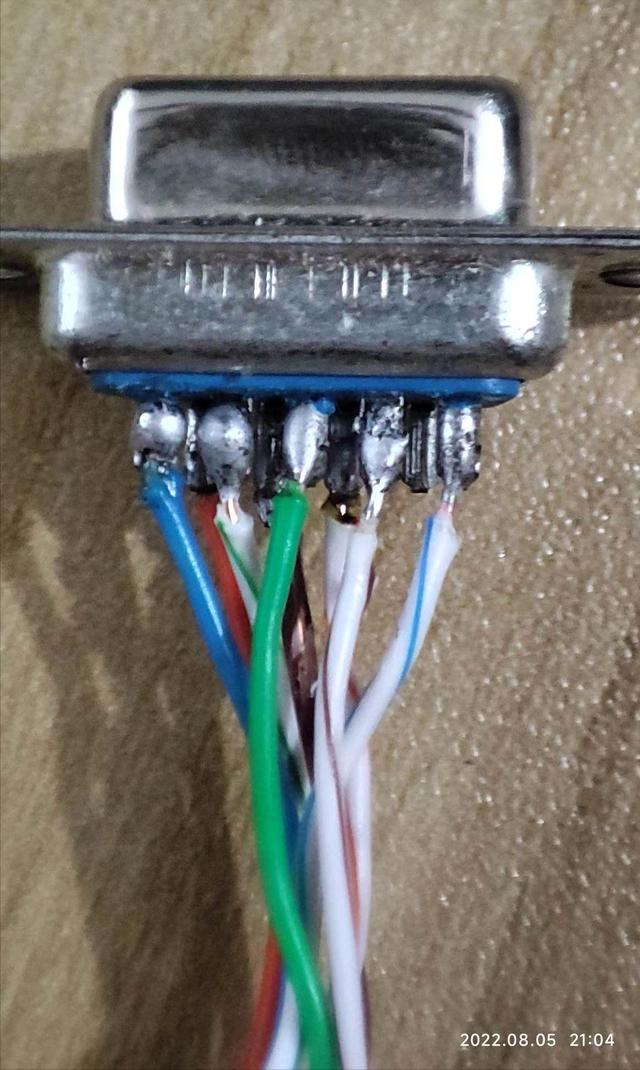

tplink端口映射(tplink端口映射怎么设置)

tplink端口映射(tplink端口映射怎么设置)

tplink端口映射(tplink端口映射怎么设置)

tplink端口映射(tplink端口映射怎么设置)

二、Console配置准备工作

下载 Tera Term （串口通信客户端软件），安装时注意选择简体中文 Simplified Chinese

三、方法一：

1、操作说明：

tplink端口映射(tplink端口映射怎么设置)

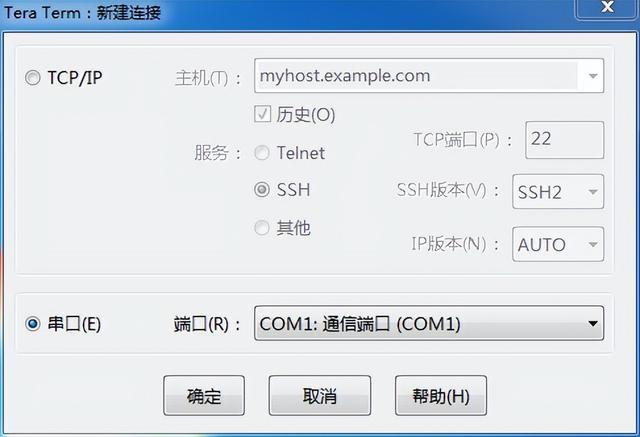

选择串口，如果你电脑上有多个串口，端口选择你接的那个端口就对了

tplink端口映射(tplink端口映射怎么设置)

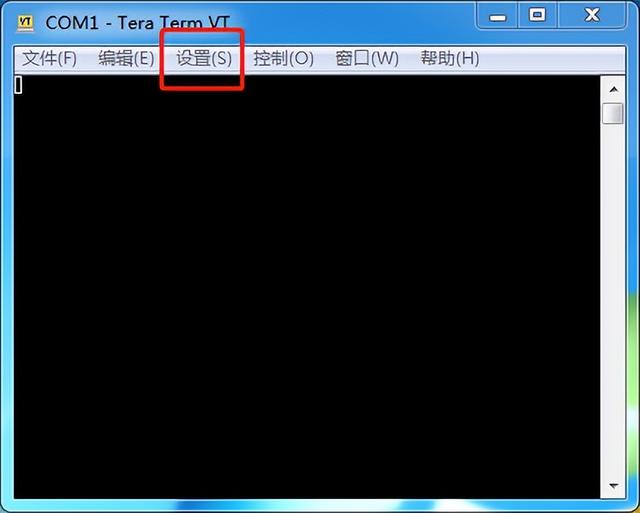

确定后，点“设置”，选择“串口”，出现下图

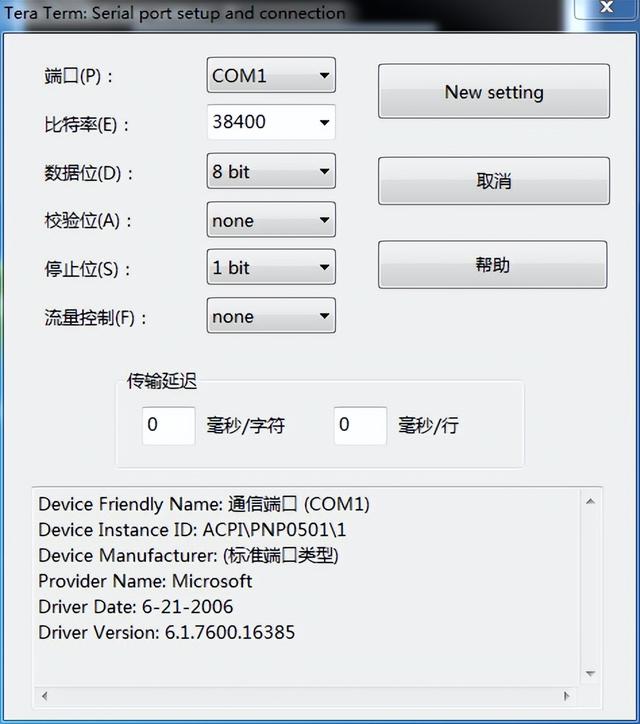

tplink端口映射(tplink端口映射怎么设置)

如图设置

2、操作命令：

TL-SL3226>enable

TL-SL3226#reset

System software reset,are you sure?(Y/N):

方法二：

1、打开Tera Term,设置如方法一。

2、交换机通电的通电的同时，按住Ctrl+B

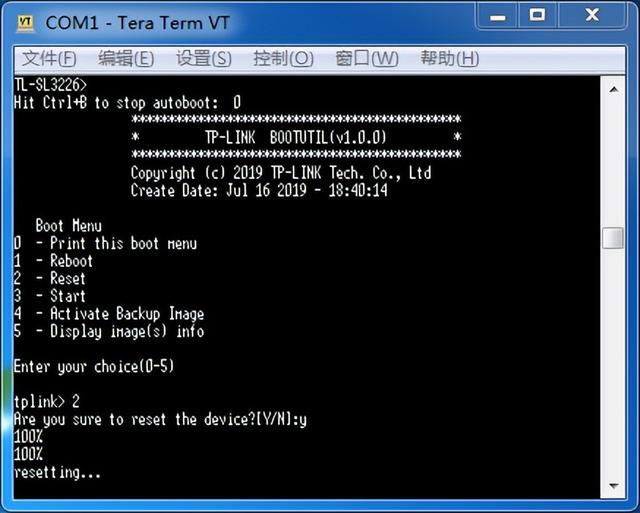

tplink端口映射(tplink端口映射怎么设置)

输入2，回车，开始恢复出厂

tplink端口映射(tplink端口映射怎么设置)

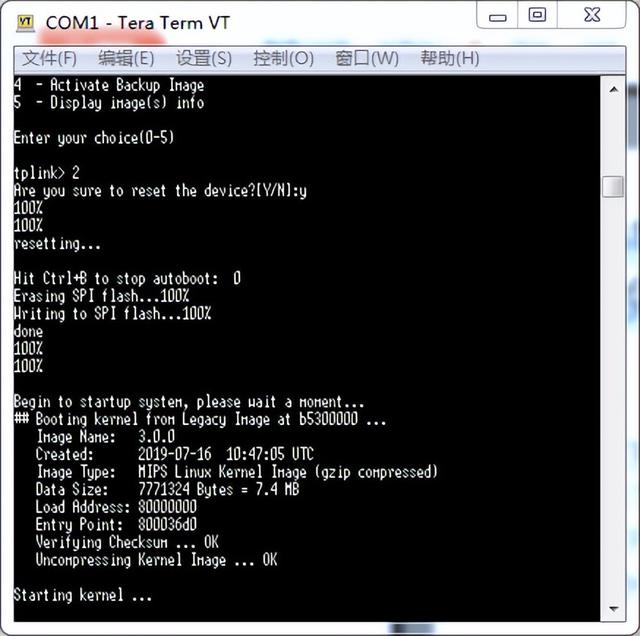

出现，Starting kernel …恢复完成。

四、登录WEB界面查看结果

管理地址：192.168.0.1

管理员和密码都是admin
